Транспортировка понтона на место установки: скачать видео (27,6 Мб)
Посмотреть галерею и скачать чертежи общего расположения можно по этой ссылке.

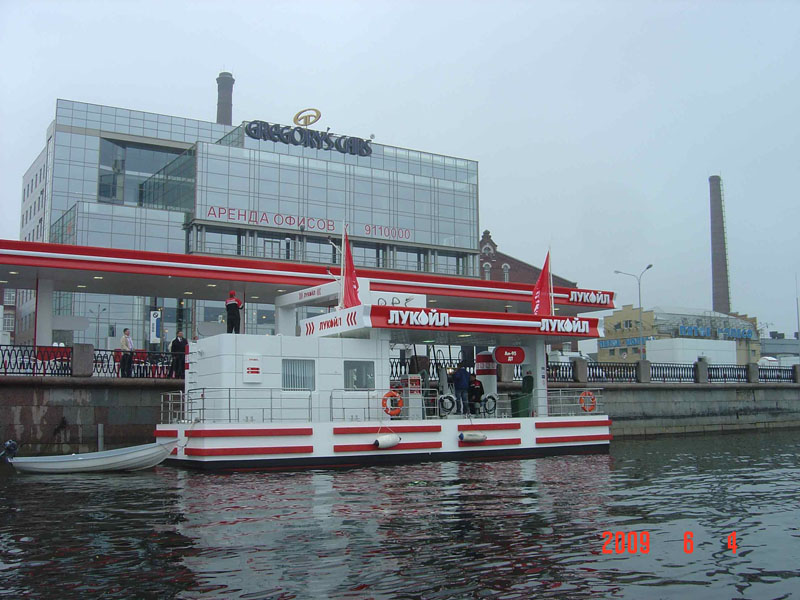

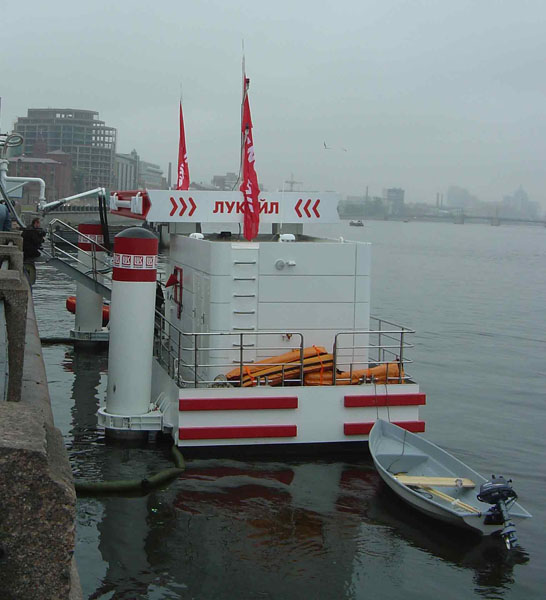

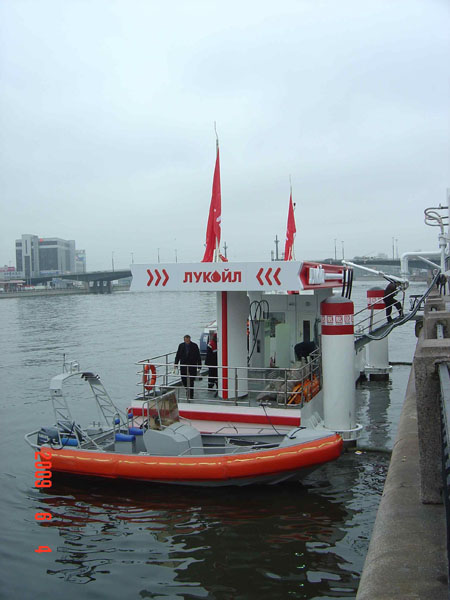

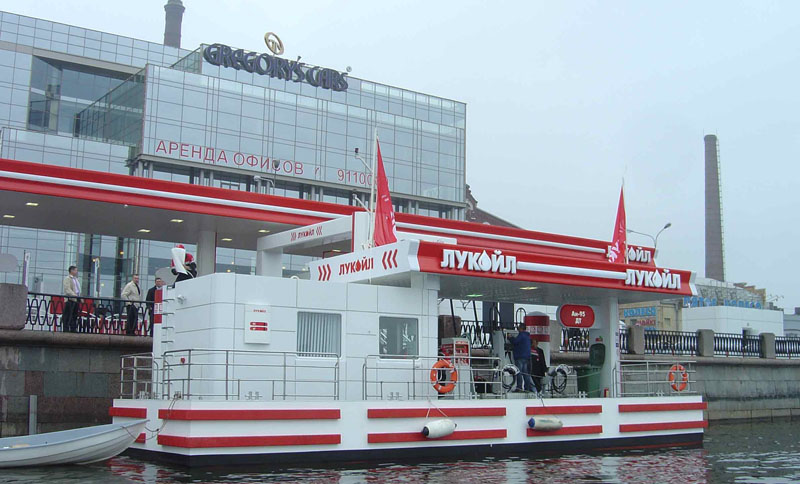

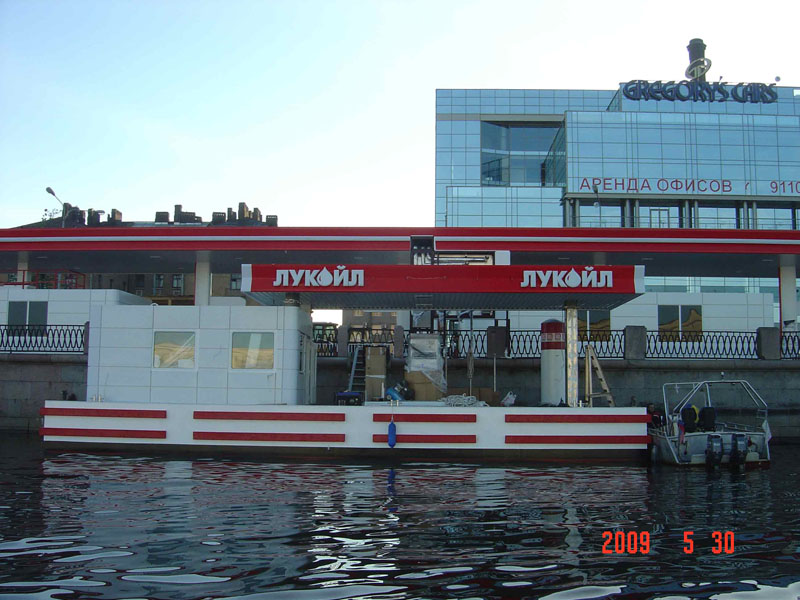

Понтон под ТРК пр. «О1500».
Стоечное, несамоходное судно - понтон, предназначено для размещения топливо-раздаточной колонки (ТРК) на два вида топлива и передачи топлива из береговых расходных танков на маломерные и другие суда длиной до 18 м и водоизмещением до 40 т.
Судно устанавливается на место эксплуатации с использованием свайных конструкций и специальных устройств.
Для обеспечения требований по предотвращению загрязнения окружающей среды, на судне установлена цистерна сбора нефтесодержащих ливневых вод и устанавливается постоянное и аварийное – боновое заграждение.

Понтон по своим техническим характеристикам соответствует требованиям Правил ГИМС РФ и Правил РРР: Класс Речного Регистра – О 1,5 стоечное.
Формула класса ГИМС - ГМ8НС(IV4)12/

Технические характеристики:
Длина габаритная, м 15,30
Ширина габаритная, м 4,70
Высота надводного борта на миделе, м 1,05
Высота габаритная, м с мачтой (от ОП), 8,60
с убранной мачтой (от ОП) 5,60
Осадка по КВЛ, м 0,60
Водоизмещение: Судно с заполненной цистерной на 100%, т 40,79
Судно без жидкости в цистерне, т 26,39
Экипаж, чел. 2

Материал корпуса понтона судостроительная сталь РСА, толщиной листов: днище и борта – 6 мм, палуба – 4 мм. В качестве основного материала рубки используется алюминиево-магниевый сплав АМг5 толщиной листов - 4 мм.
Понтон разделен 2-мя поперечными переборками, цистерной сбора нефтесодержащих вод между ними и продольными водонепроницаемыми переборками на 8 водонепроницаемых отсеков.

Проект разработан по заказу ООО «Лукойл-Северо-Западнефтепродукт».
Головное судно построено по заказу ООО «Лукойл-Северо-Западнефтепродукт». и передано в эксплуатацию в июне 2009 г.
